Electrobomba MN80-160C1

Referencia: MN80160C1

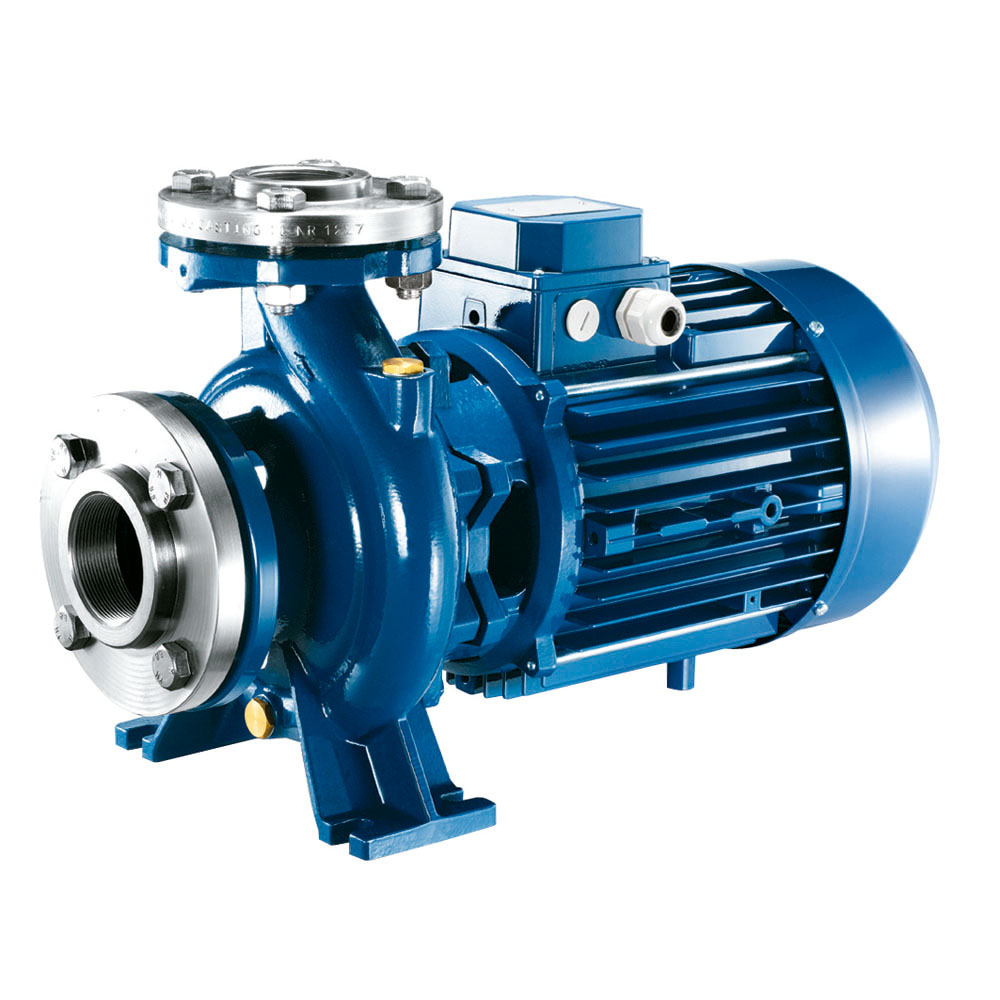

Electrobomba FORAS centrífuga monobloc normalizada

TIPO RODETE Y VOLTAJE



Electrobomba centrífuga monobloc normalizada, construida de acuerdo con las normas DIN 24255. Muy adecuada para aplicaciones agrícolas, industriales y en servicios generales en los mercados de la construcción, abastecimiento de aguas, riegos complejos, circulación de agua fría y caliente, climatización, etc.

Características
Cuerpo bomba Fundición gris
Soporte bomba Fundición gris
Rodete Fundición gris. Mod. MN32-250 en latón (bronce opcional)
Sello mecànico

Cerámica/Grafito

Fluido Aguas limpias o ligeramente turbias no agresivas
Temperatura del líquido máx. 90 ºC
Altura máxima aspiración Consulte curva NPSH
Presión de trabajo

max 10 bar

Caudal máximo 4000 l/min
Altura máxima 92 m
DN-Aspiración DN 100
DN-Impulsión DN 80
Tubería recomendada Aspiración: 6"
Impulsión: 6"
Motor Inducción con rotor de jaula, de dos polos, cerrado y autoventilado. Motor trifásico 230/400 V - 50 Hz ó 400/690 V -50 Hz.
Clase de aislamiento F
Grado de protección  IP44

*Los motores deberán ser protegidos por el usuario.

TIPO P2 AMPERE Q (m3/h - l/min)
3 ~ (HP) (kW) 3 - 230V

3 - 400V

0 66 72 78 84 96 108 120 132 144 156 168 180 195 210 225
0 1100 1200 1300 1400 1600 1800 2000 2200 2400 2600 2800 3000 3250 3500 3750
MN 80-160C1 20 15 14,8 25,5 H (m)
28,5 29,5 29,3 29 28,6 27,8 26,9 25,7 24,6 23,3 21,7 19,9 17,9 15,2 - -



TIPO DIMENSIONES (mm) EMBALAJE (mm) PESO
DNm DNa a h1 h2 m1 m2 n1 n2 b x s C B H I L M (kg)
MN 80-160 C1 80 100 125 180 225 125 95 320 250 65 14 14 665 330 405 665 335 535 104
