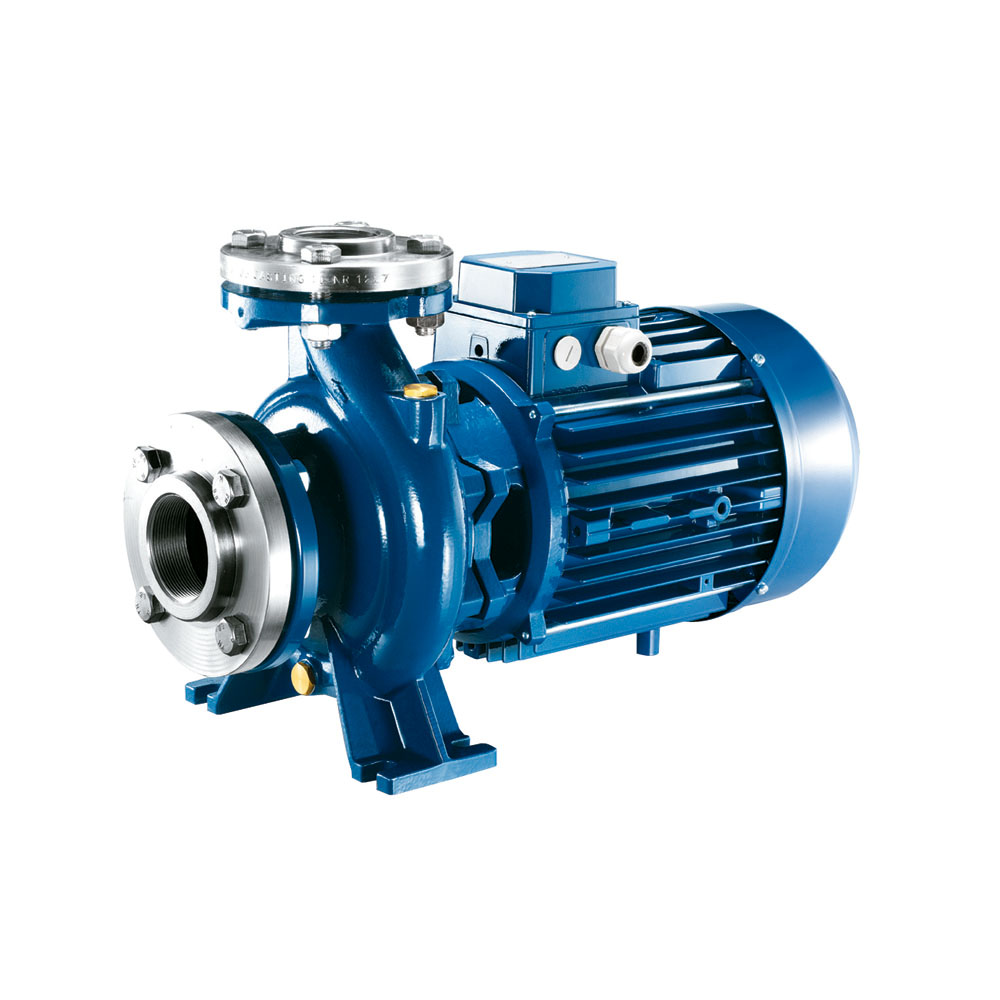

Electrobomba MN 100-160A

SKU: MN100160A

TIPO RODETE Y VOLTAJE
TIPO RODETE
TIPO VOLTAJE



Electrobomba centrífuga monobloc normalizada, construida de acuerdo con las normas DIN 24255. Muy adecuada para aplicaciones agrícolas, industriales y en servicios generales en los mercados de la construcción, abastecimiento de aguas, riegos complejos, circulación de agua fría y caliente, climatización, etc.

Características
Cuerpo bomba Fundición gris
Soporte bomba Fundición gris
Rodete Fundición gris. Mod. MN32-250 en latón (bronce opcional)
Sello mecànico

Cerámica/Grafito

Fluido Aguas limpias o ligeramente turbias no agresivas
Temperatura del líquido máx. 90 ºC
Altura máxima aspiración Consulte curva NPSH
Presión de trabajo

max 10 bar

Caudal máximo 4000 l/min
Altura máxima 92 m
DN-Aspiración DN 65
DN-Impulsión DN 50
Tubería recomendada Aspiración: 5"
Impulsión: 4" - 5"
Motor Inducción con rotor de jaula, de dos polos, cerrado y autoventilado. Motor trifásico 230/400 V - 50 Hz ó 400/690 V -50 Hz.
Clase de aislamiento F
Grado de protección  IP44

*Los motores deberán ser protegidos por el usuario.

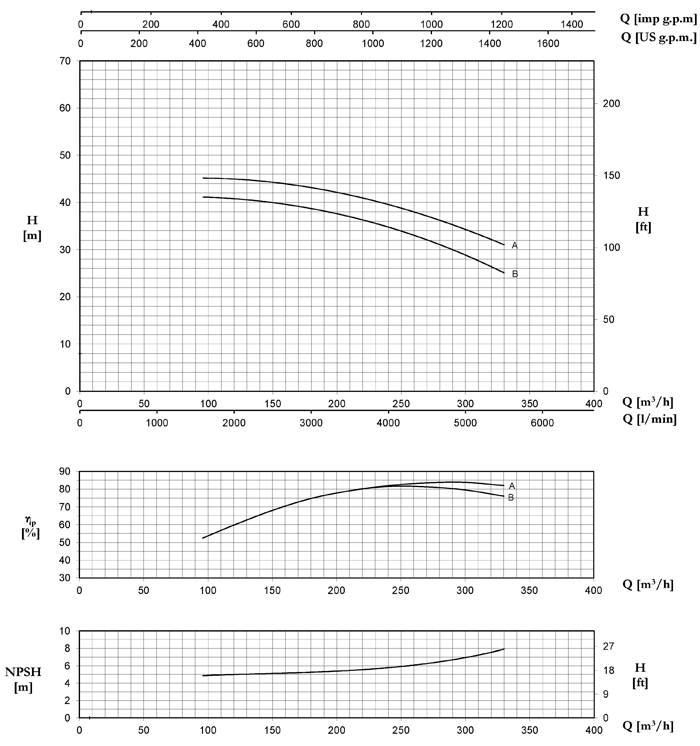

TIPO P2 P1 AMPERE Q (m3/h - l/min)
3 ~ (HP) (kW) (kW)

3 - 400V

0 96 120 150 180 210 240 270 300 330
0 1600 2000 2500 3000 3500 4000 4500 5000 5500
MN 100-160A 50 37 39 65 H (m)
41 41,1 40,9 39,9 38,6 37 34,8 32,1 28,8 25,1

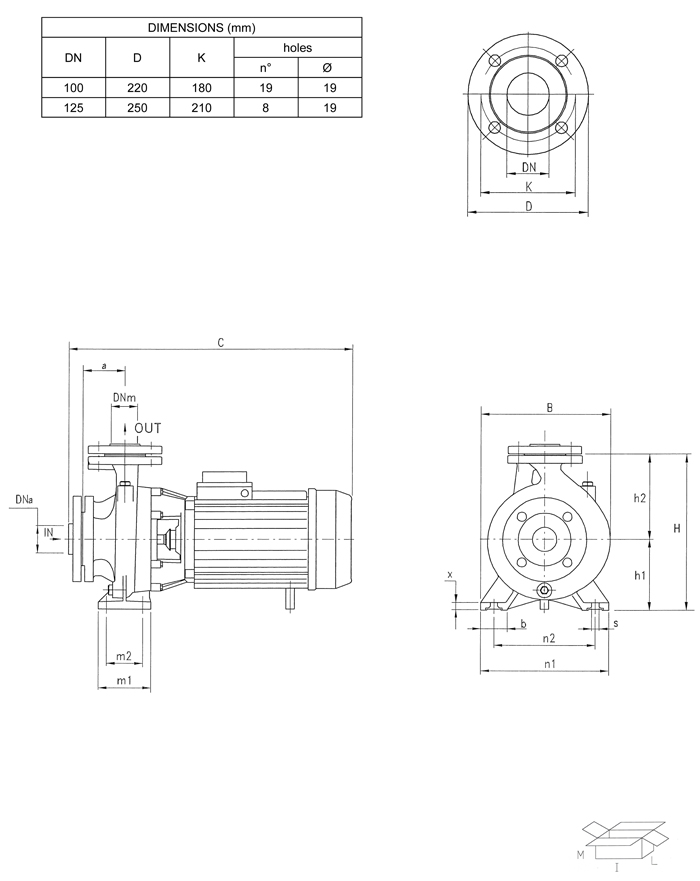

TIPO DIMENSIONES (mm) EMBALAJE (mm) PESO
DNm DNa a h1 h2 m1 m2 n1 n2 b x s C B H I L M (kg)
MN 100-160A 100 125 125 200 280 160 120 360 280 80 18 18 842 390 480 850 420 570 230
